Hydraulische Lüfterantriebe

Bucher Hydraulics hat auf Basis bewährter Komponenten eine optimale Lösung entwickelt.

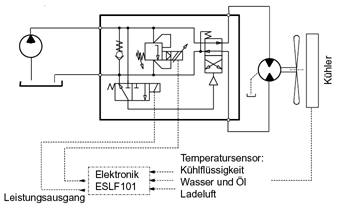

Diese besteht aus Außenzahnradpumpe AP, Lüftermotor APFM und Ansteuerelektronik ESLF 101.

Diese Außenzahnradpumpen stehen in verschiedenen Ausführungen und Anbaubildern - auch zum direktem Anflanschen auf alle gängigen Verbrennungsmotoren - zur Verfügung. Die Lüftermotoren sind im Baukastenprinzip mit folgenden Optionen erhältlich:

• Mit Vorsatzlager zur Aufnahme von Radial- und Axialkräften
• Mit integrierter Nachsaugung
• Mit integrierter elektroproportionaler, schaltender oder thermostatisch gesteuerter Ventiltechnik
• Mit Leckölanschluss
• Mit Hochdruckwellendichtung
• Drehrichtung rechts / links oder reversierbar

Vorteile

• Kühlkreislauf kommt schnell auf optimale Betriebstemperatur
• Verhinderung von Überhitzungsschäden durch Erfassen und Regeln von bis zu 3 Istwerten
• Failsafe-Funktion bei Systemausfall
• Bedarfsgerechte Regelung, geringer Energieverbrauch, geringe Geräuschemission
• Reversierbar, z.B. zum Ausblasen von Schmutz

Ausführungen

Technische Daten

Außenzahnradpumpe AP200

Einheit

Wert

Druckgefälle konst.

Schluckvolumen geom.

Druckmitteltemperatur

Viskositätsbereich

Filterfeinheit

bar

cm³/U

°C

mm²/s

µm

220

4,3 - 25,9

-15 bis +80

20 - 70

25 - 30

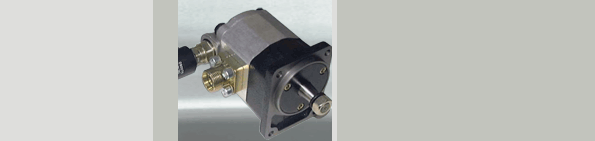

Lüftermotor APFM200

Einheit

Wert

Drehzahl

Druckgefälle konst.

Schluckvolumen geom.

Druckmitteltemperatur

Viskositätsbereich

Filterfeinheit

max. Tankdruck ohne Leckölleitung

U/min

bar

cm³/U

°C

cm²/s

µm

bar

400-4000

220

8,5 - 26

-15 bis +80

20 - 70

25 - 30

20

Lüfterregelung

Einheit

Wert

Versorgungsspannung

Temperatureingänge

Temperatursensorverarbeitung



Temperatur Regelbereich

Diagnose


Temperaturbereich

V DC

PTC / NTC
nach  Zweileiter-
methode

°C

LED pro
LED pro

°C

12 - 28

3 (T1/T2/T3)

pro Platine



0 - 100

Magnet
Regelmodul

-20 bis +50
