Attuatori idraulici per sistemi di raffreddamento ad aria forzata
Bucher Hydraulics ha sviluppato una soluzione ottimale basata su componenti altamente affidabili.
Essa è composta da una pompa ad ingranaggi esterni tipo AP212 , un motore con elettrovalvola proporzionale integrata APM212 ed una unità elettronica di pilotaggio ESLF 101.
Le pompe ad ingranaggi esterni sono disponibili in diversi modelli e cilidrate con diverse flange, di attacco anche per il fissaggio diretto su tutti i più comuni motori a combustione interna.
I motori APM212 per l'azionamento della ventola sono disponibili in forma modulare con le seguenti opzioni:
- Con cuscinetto a sfera a contatti obliqui per sopportare forze radiali e assiali.
- Valvola anti-cavitazione integrata.
- Elettro-valvole integrate a comando elettroproporzionale.
- Drenaggio esterno.
- Guarnizione albero per alti valori di pressione sul ritorno.
- Rotazione oraria, antioraria e reversibile.
Vantaggi
- Il circuito di raffreddamento raggiunge rapidamente la temperatura di esercizio ottimale.
- I danni da surriscaldamento sono evitati rilevando e regolando fino a 3 valori di temperatura del sistema.
- Funzione "Failsafe" in caso di avarie di sistema
- Regolazione ottimizzata in funzione delle reali esigenze
- minor consumo di energia
- riduzione del rumore emesso - Reversibili, per poter eliminare ad esempio polvere ed altre impurità mediante un flusso d'aria inverso.

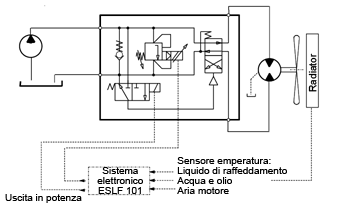

Schema funzionale
Dati tecnici
Pompa ad ingranaggi esterni AP212
Unità di misura
Valore
Pressione differenz. costante
Cilindrata geom.
Temperatura fluido
Viscosità (raccomandata)
bar
cm³/giro
°C
mm²/s
250
4,4 - 26,2
da -20 a +80
20 - 120
Motore azionamento ventola APM212
Unità di misura
Valore
Velocità max.
Pressione differenz. costante
Cilindrata geom.
Temperatura fluido
Viscosità (raccomandata)
max. pressione sullo scarico
senza drenaggio esterno
giri/min
bar
cm³/giro
°C
cm²/s
bar
4000
250
8,4 - 26,2
da -20 a +80
20 - 120
20
Unità di controllo e regolazione
Unità di misura
Valore
Tensione di alimentazione
Ingressi temperatura
Elaborazione sensore
temperatura
Campo di regolazione
della temperatura
Diagnosi
Temperatura
V DC
PTC / NTC
a due fili
°C
LED per ogni
LED per
°C
12 - 28
3 (T1/T2/T3)
per scheda
0 - 100
Magnete
Modulo di regolazione
da -20 a +50
