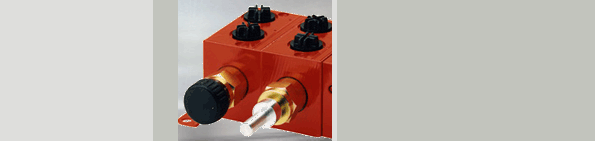

Regolatore di flusso a 2 e 3 vie MTKK / MTKL

I regolatori di flusso di questa serie servono a regolare un flusso idraulico indipendentemente dalla pressione. La parte di flusso totale non alimentato al flusso di regolazione resta disponibile per un utilizzo indipendente dalla pressione.

L'impostazione del flusso di regolazione può essere fissa o regolabile. I singoli elementi possono essere assiemati in blocchi, in modo da unire un qualsiasi numero di regolatori di flusso in un unico blocco. I collegamenti possono essere realizzati in serie oppure in parallelo.

Vantaggi

• Possibilità di combinazione in blocchi funzionali personalizzati

• Possibilità di utilizzo in sistemi Load Sensing (solo MTKL..)

• Buon rapporto prezzo / prestazioni

• Robusto, semplice, affidabile

Dati tecnici

Unità di misura

Valore

Limiti di portata

Portata max. in entrata

Pressione d'esercizio max.

Trafilamento con regolatore in posizione zero

l/min

l/min

bar

cm3/min


3 - 50

65

315

50


Funzione MTKK..

da utilizzare con pompa a portata costante

Funzione MTKL..

da utilizzare con pompe Load Sensing

Elemento d'integrazione

Elemento d'ingresso / intermedio con valvola limitatrice della pressione
