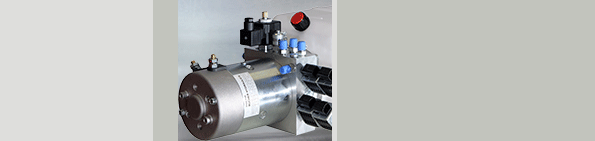

Компактные агрегаты UP

Компактные гидроагрегаты серии UP были разработаны на основе многолетнего опыта и с учетом пожеланий заказчиков.

Чрезвычайная гибкость за счет применения модульной системы и очень небольшие габариты позволяют решать различные задачи управления мобильной и стационарной техники.

Распределители  и клапана для разнообразных функций можно встраивать непосредственно в фланцы агрегатов.

Важными частями агрегатов являются:

• Блок управления с отверстиями для различных типов клапанов
• Малошумный шестеренчатый насос с высоким коэффициентом полезного действия
• электромотор постоянного или переменного тока
• маслобак из пластмассы или стали
• различные дополнительно поставляемые принадлежности

• Компактная конструкция, спроектированная из стандартизированных элементов, включающая в себя лишь несколько компонентов, позволяет быстро и легко выполнять монтаж
• Высочайшая гибкость – всего из нескольких базовых вариантов можно собрать разнообразные схемы
• Формы отверстий под клапаны соответствуют международным нормам
• Оптимизация мотора/насоса позволяет получить высокий коэффициент полезного действия, а также невысокий уровень шума

Технические характеристики

UP50

UP100

UP110

Рабочие
объемы

P2 intermittier-
ender Druck bis

12 VDC
Мощность электромотора*

24 VDC
Мощность электромотора*

48VDC
Мощность электромотора*

220/380V AC
Мощность электромотора

Емкость
бака

cm³/U

bar

kW

kW

kW

kW

Liter

0.25 - 2.3

230

0.35 - 2.0

0.40 - 2.5

2.0

0.12 - 0.75

0.5 - 4.0

1.2 - 10.0

230

0.8 - 2.0

1.2 - 3.0

2.0

0.25 - 4.0

1.5 - 18.0

1.2 - 10.0

230

0.8 - 2.0

1.2 - 3.0

-

0.25 - 4.0

1.5 - 18.0

*Номинальные мощности вышеприведенных моторов, как правило, соответствуют прерывистому режиму работы.

По желанию также поставляются моторы с номинальными мощностями для непрерывного (100%) режима работы.

Варианты исполнения

• Однонаправленные
• Реверсируемое (только UP50)
• 3-ходовые и 4-ходовые клапаны с ручным или электромагнитным управлением
• Модульные блоки для электромагнитных клапанов DIN/ISO NG4 – 6
• Ручной насос для аварийного управления
• Индивидуальные блоки управления удовлетворяют запросам пользователей

Применения

• Подъемная платформа для легковых автомобилей
• вилочный погрузчик, Штабелёр
• Подъемные рабочие платформы ножничного типа
• Медицинское оборудование
• Грузоподъемные борты
• Устройства для инвалидов
• Автоматизация: открывание/закрывание створчатых дверей
• Задние стенки, системы защитной блокировки

Документация, имеющая отношение к директиве

по машиностроению 2006/42/CE, находится в зоне LOGintern.
