Neue 3-Wege-Druckreduzierventile
Mit vollnennweitiger Sekundärdruckabsicherung
Unsere neuen 3-Wege-Druckreduzierventile mit proportionaler oder mechanischer Verstellung, gewährleisten hohe Stabilität verbunden mit geringen Druckverlusten.
3-Wege-Druckreduzierventile mit proportionaler oder mechanischer Verstellung auf den Markt. Diese leistungsfähigen Druckreduzierventile sind als Einschraubpatronen mit Gewinde M27x2, sowie als Sandwichventile in den Nenngrössen 6 und 10 lieferbar. Die vollnennweitige Sekundärdruckabsicherung in Verbindung 1 -> 3, sowie das optimale Kennlinienverhalten zeichnen diese Ventile aus.
Funktionsübersicht
Betätigung mechanisch
DDRA-7L…
SDDRA-7L-P…
SDDRA-7L-AZR…
Betätigung mittels Proportionalmagnet
DRVSA-7P…
SDRVSA-7…-P…
SDRVSA-7…-AZR…
Beschreibung

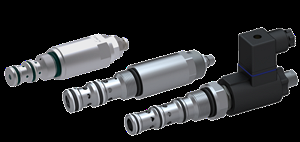

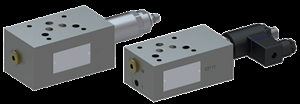

Die neuen 3-Wege-Druckreduzierventile mit proportionaler oder mechanischer Verstellung sind leistungsfähige Einschraubpatronen mit Gewinde M27x2. Diese werden bei den Sandwichventilen der Nenngrössen 6 und 10 als Funktionspatronen eingesetzt, wobei die Funktion in den Arbeitskanälen P, sowie in A mit integriertem Umgehungs-Rückschlagventil zur Auswahl steht. Mit der sitzdichten Vorsteuerung wird bei den proportionalen Ausführungen der gewünschte Sekundärdruck (Anschluss 1) in Abhängigkeit vom elektrischen Sollwert stufenlos geregelt. Bei den Ausführungen mit mechanischer Verstellung wird der Sekundärdruck unabhängig vom Eingangsdruck (Anschluss 2) auf den an der Druckverstellung eingestellten Wert geregelt. Wenn der Druck im Anschluss 1 den vorgegeben Wert übersteigt, öffnet der Regelkolben die Verbindung 1 -> 3 und wirkt als vollnennweitige Druckbegrenzung. Zur Verfügung stehen bis zu 5 Druckstufen, um über den gewünschten Druckbereich präzise Druckwerte zu erhalten. Um die hohe Funktionsstabilität in schwingungsanfälligen Systemen zu erreichen, wird das Vorsteueröl (Anschluss 4) bei den proportionalen Ausführungen drucklos zum Tank geführt. Alle Aussenteile der Patrone sind verzinkt, chromatiert (Chrom VI−frei), wodurch sie sich auch bei extremen äusseren Bedingungen einsetzen lassen. Die Sandwichplatte ist zink-phosphatiert. Die aufsteckbaren Magnetspulen sind ohne Eingriff in den Nassbereich auswechselbar und um 360° drehbar. Mit diesen neuen 3-Wege-Druckreduzierventilen bringt Bucher Hydraulics weitere Ventilfunktionen mit geringer Verlustleistung, verbunden mit einem optimalen Kennlinienverhalten auf den Markt.
Die bisherigen 3-Wege-Druckreduzierventile DRVA-7…, SDRVB7…, DRVRB-7… und SDRVRC-7… werden durch diese neuen Typenreihen abgelöst.
Technische Daten
Betätigung mechanisch
Kenngrössen
Max. Betriebs-
druck pmax
Max. Volumen-
strom Qmax.
Patrone
DDRA-7L…
315 bar
70 l/min
NG6
SDDRA-7…
315 bar
60 l/min
NG10
SDDRA-7…
315 bar
70 l/min
Nenndruckstufen
30 bar, 60 bar, 100 bar, 160 bar, 250 bar
Bauart
Bohrungsform /
Lochbild
Befestigungsart
Ref. Nr. Datenblatt
Betätigung mittels Proportionalmagnet
Kenngrössen
Max. Betriebs-
druck pmax
Max. Volumen-
strom Qmax.
Patrone
DRVSA-7P…
350 bar
120 l/min
NG6
SDRVSA-7…
350 bar
60 l/min
NG10
SDRVSA-7…
350 bar
120 l/min
Nenndruckstufen
100 bar, 160 bar, 250 bar, 350 bar
Bauart
Bohrungsform /
Lochbild
Befestigungsart
Ref. Nr. Datenblatt
Anwendungen im Blickfeld
- Eingesetzt werden die 3-Wege-Druckreduzierpatronen vorwiegend in mobilen und stationären Anwendungen, bei denen die Reduzierung eines Systemdruckes und eine Sekundärdruckabsicherung in voller Nennweite von grösster Bedeutung sind.
- In Anlagen mit Druckspeicher sind dank geringer Leckage die direktgesteuerten 3-Wege-Druckreduzierpatronen hervorragend geeignet.
Funktionen
- 3-Wege-Druckreduzierventile direkt oder vorgesteuert
- Proportional oder mechanisch verstellbar
- Funktion in Anschluss P oder A (Sandwich)
- Mit Gewindeanschlusskörper verfügbar
Wichtige Merkmale
-
Sekundärdruckbegrenzung für volle Nennmenge
-
Optimales Kennlinienverhalten
-
Geringe Verlustleistungen
-
Hervorragende Stabilität über den gesamten Druck- und Volumenstrombereich
-
Einfache – kompakte Bauweise
-
Externer Vorsteuerölabgang (Prop.-Ausführung)
Ihre Vorteile
-
Einfache Integration in Systeme dank hoher Funktionsstabilität
-
Sekundärdruckbegrenzung für volle Nennmenge
-
Flexibilität durch Schraubpatronen und Sandwichbauarten
-
Lange Lebensdauer ohne aufwändige Wartungsarbeiten
-
Funktionserweiterung unserer umfassenden Ventilpalette
