der „grosse Bruder“ der erfolgreich im Markt etablierten NG10 Drossel-patrone gewährleistet hohe Stabilität in schwingungsanfälligen Systemen

Bucher Hydraulics hat mit der neuen sitzdichten Proportional-Drosselpatrone NG16 den „grossen Bruder“ der bereits in Serie laufenden NG10 Drosselpatrone, auf den Markt gebracht. Diese leistungsstarke Einschraubpatrone überzeugt mit dem geringen Druckverlust bei hohen Volumenströmen, der Sitzdichtheit und der hohen Funktionsstabilität in schwingungsanfälligen Systemen. Für kontrollierte und feinfühlige Bewegungen grosser Lasten sind dies heute die entscheidenden Kriterien.

Symbol

Beschreibung

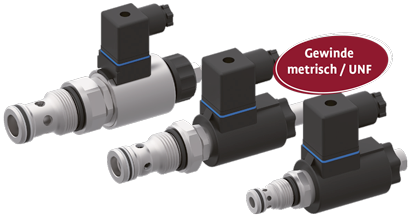

Die Proportional-Drosselpatrone der Typenreihe „MVRPSB“, ist eine vorgesteuerte, leistungsstarke Einschraubpatrone der NG16 mit Gewinde M33x2, passend für die Bohrungsform nach ISO 7789. Der geringe Druckverlust bei hohen Volumenströmen, verbunden mit einer hervorragenden Stabilität in schwingungsanfälligen Systemen, zeichnet diese sitzdichte Proportional-Drosselpatrone aus. In Abhängigkeit vom elektrischen Sollwert wird der gewünschte Volumenstrom stufenlos eingestellt. Die optimale Auflösung bei kleinen Volumenströmen, kombiniert mit Druckwaagepatronen aus unserem Hause, ermöglicht sehr feinfühlige, lastkompensierte und kontrollierte Bewegungen grosser Lasten. Diese ist beispielsweise bei Gabelstaplern erforderlich, um Lasten feinfühlig abzusetzen und zielgenau aufzunehmen. Durch die ausgezeichnete Sitzdichtheit, kann eine angehobene Last über mehrere Stunden in Position gehalten werden.

NG10 Proportional-Drosselpatrone erfolgreich in Serie

Bereits seit mehreren Jahren wird die Proportional-Drosselpatrone NG10, welche ausser der Baugrösse und den Eckwerten die gleichen Eigenschaften ausweist, in diversen Anwendungen unserer Kunden eingesetzt. Die erfreulichen Erkenntnisse zeigen, dass sich diese Einschraubpatrone für den sicheren Betrieb über den gesamten Druck- und Volumenstrombereich, bei hohen Druckdifferenzen, auszeichnet. Die hervorragende Funktionsstabilität in schwingungsanfälligen Systemen ist ein weiterer Vorteil, welcher sich auch bei der neuen NG16 Drosselpatrone widerspiegelt.

Technische Daten

Kenngrössen

Max. Betriebs-
druck pmax

Max. Volumenstrom Qmax.

Nenn-
volumenstrom QN

Bauart

Bohrungsform

Befestigungsart

Referenz Nr.
Datenblatt

NG 16

250 bar

250 l/min

140 l/min bei Δp 10 bar

Sitzdicht, vorgesteuert

ER nach
ISO 7789-33-01-0-07

M33 x 2

400-P-616101-D

NG 10

250 bar

140 l/min

55 l/min bei Δp 10 bar

Sitzdicht, vorgesteuert

DH nach
ISO 7789-27-01-0-07

M27 x 2

400-P-615101-D

Funktionen

Sitzdicht in Richtung 2 → 1
Stromlos geschlossen
Zwei Baugrössen in kompakter Bauweise für Bohrungsform ER und DH
Druckbelastbare Nassanker-Magnete mit drehbarer Aufsteckspule
Unterschiedliche Steckeranschlüsse und Spannungen
Einbau in Gewindeanschlusskörper
Alle Aussenteile verzinkt, chromatiert (Chrom VI-frei)

Wichtige Merkmale

Hoher Volumenstrom bei geringem Druckverlust
Hervorragende Reproduzierbarkeit
Hohe Funktionszuverlässigkeit und Standfestigkeit
Sicherer Betrieb über den gesamten Druck- und Volumenstrom, auch bei hohen Druckdifferenzen
Hohe Stabilität in schwingungsanfälligen Systemen
Sehr gute Auflösung bei kleinem Volumenstrom

Ihre Vorteile

Optimaler, einfacher Bedienkomfort bei feinfühligen und kontrollierten Hub- und Senkbewegungen
Einfache Integration in Systeme dank hoher Funktionsstabilität
Reduzierung der Betriebs- / Anlagekosten dank ausgezeichneter Energieeffizienz
Lange Lebensdauer ohne aufwändige Wartungsarbeiten

Anwendungen im Blickfeld

Hub- und Senkbewegungen bei Flurfördergeräten
In landwirtschaftlichen Geräten wie z.B. proportionale Kratzbodensteuerung bei Ladewagen
Bei allen Anwendungen bei denen eine Lastunabhängigkeit gefordert wird,in Kombination mit unseren Inline- oder Bypass-Druckwaagen

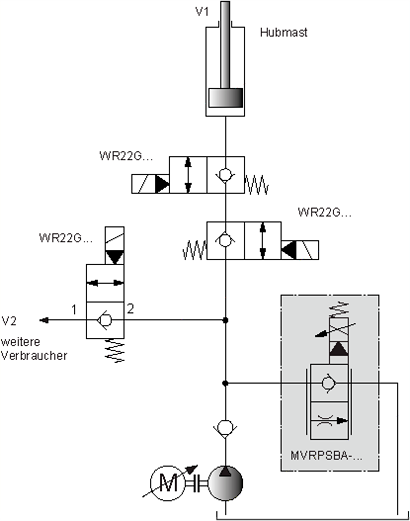

Beispiel einer klassischen Hub- und Senkbewegung
