Moderne Hydraulik sparen
Kosten und Energie

Hochwirksame QX Innenzahnrad-Triebwerke
von Bucher Hydraulics machen Druck in
Industrieanwendungen

Energierückführung bei direkter Ansteuerung von Zylindern

Kosten sparen und den Energieverbrauch senken sind bedeutende Faktoren in allen Industriebereichen. Gefragt sind wirtschaftliche, hochwirksame Komponenten und Systeme, mit denen Anwender die Leistung der Anlage steigern und damit die Wettbewerbsfähigkeit verbessern. Unsere modernen Hydraulikkonzepte mit QX Innenzahnrad-Triebwerken bieten vor allem bei Industrieanwendungen wie Spritzgieß- und Druckgießmaschinen sowie bei Metallumform- und Recyclingpressen Lösungen, die neue Maßstäbe in punkto Wirtschaftlichkeit setzen.

Die weiterentwickelte Baureihe QX ist das, was Wirtschaftswissenschaftler als echte Innovation bezeichnen. Aus jahrzehntelanger Erfahrung beobachten wir die Trends im Markt, identifizieren zukunftsweisende Technologien und setzen diese in Produkte um. Die Baureihe QX ist nunmehr die 5. Generation der weltweit bewährten Innenzahnrad-Triebwerke und hierfür das beste Beispiel. Statt der bis dato in vielen Industrieanwendungen üblichen Axial- und Radialkolbenlösungen entzerrt das QX-Prinzip deren Komplexität. Die Innenzahnrad-Triebwerke mit Pumpen- und Motorenfunktionalität, eingesetzt in 1-, 2- und 4-Quadrant Anwendungen, erfüllen selbst hochanspruchsvolle Antriebsaufgaben wirtschaftlich.

Zum echten Highlight eines Hydraulikkonzepts wird das QX Innenzahnrad-Triebwerk in Kombination mit drehzahlgeregelten Antrieben: Es erzeugt einen variablen Volumenstrom, so dass die Druckölversorgung dem tatsächlichen Bedarf entspricht, und treibt Aktuatoren ohne den energetisch aufwändigen Umweg über Ventile direkt an. Daraus resultieren weniger Verrohrungsaufwand, geringere Mengen an Öl, kleinere Tanks und dadurch weniger Kühlleistung und eine sehr geringe Wärmeverlustleistung. Des Weiteren sparen Anwender Energie und damit Gesamtkosten durch die Verringerung der Zykluszeiten und die Energierückführung.

Die Möglichkeit zur Verstellung der Pumpen-Aktuatoren in Millisekunden basiert auf der Dynamik der QX und entspricht nahezu dem Niveau der Servotechnik, was zu einer höheren Produktivität beiträgt.

Die hervorragende Regelbarkeit und damit die direkte Umsetzung von Drehzahlen in hydraulische Leistung sorgen dafür, dass Anwender mit den QX Innenzahnrad-Triebwerken Energie sparen. Gleichzeitig wird die Produktivität der Anlagen gesteigert, indem hohe Beschleunigungswerte dank der geringen Anzahl an Rotationsteilen dazu beitragen die Taktzeiten zu verkürzen. Verglichen mit anderen Antrieben einschließlich der spaltkompensierten Innenzahnradpumpen bietet die Baureihe QX hier deutliche Pluspunkte.

Effizienz ist das wichtigste Ziel bei der permanenten Weiterentwicklung dieser Innenzahnrad-Triebwerke: Q wie Quadrant oder das Englische quiet, denn das Triebwerk ermöglicht den 1-, 2- und 4-Quadrantenbetrieb und macht sich mit seiner geringen Pulsation als leises Triebwerk im Markt einen Namen. Das X im Typennamen könnte die Abkürzung von X-beliebig und somit stellvertretend für die Vielzahl an Industrieanwendungen sein, in denen die Vorzüge dieser Triebwerke positiv zu Buche schlagen.

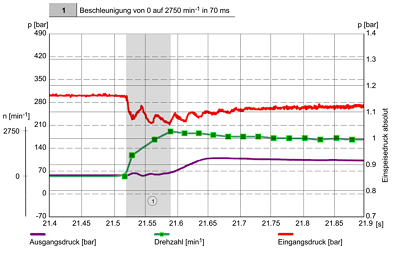

Grenzuntersuchungen zu Beschleunigungen mit einer QX..62-10 Pumpe Beschleunigung von 0 auf 2750 min-1 in 70 ms

Wettbewerbsstark und umweltbewusst

Der Erfolg der Baureihe QX beruht auf ihren konstruktiven Details. QX Innenzahnrad-Triebwerke haben nur wenige Teile, die bewegt werden müssen. Daraus ergeben sich ihre typischen und im Vergleich zu anderen Antrieben deutlich höheren Beschleunigungswerte und somit kürzere Taktzeiten. „Weniger ist mehr" macht die Innenzahnrad-Triebwerke zudem vibrationsarm, leicht, kompakt sowie langlebig und betriebssicher.

Leistungsstärke und Zuverlässigkeit der Bucher Hydraulics Innenzahnrad-Triebwerke beruhen außerdem auf Finessen wie Dichtflä-chen und Lagerung: Vergrößerte Dichtflächen wirken sich positiv auf die Wirkungsgrade und das Regelverhalten aus. Die hydrodynamisch ausgelegte Lagerung der rotierenden Teile ermöglicht den betriebssicheren Einsatz der QX Innenzahnrad-Triebwerke auch bei geringen Drehzahlen und hohen Drücken.

Größere Festigkeit dank der optimierten Stabilität der Rotationsteile sowie die geringe Geräuschemission selbst bei hohen Drehzahlen durch nicht-evolvente Spezialverzahnung sind technische Fortschritte, die unmittelbar auf heutige und zukünftige Ansprüche abzielen. So liegt der niedrige Schalldruckpegel der Innenzahnrad-Triebwerke unterhalb der gestiegenen Forderungen der Maschinenhersteller nach Laufruhe. Zudem überzeugen die Innenzahnrad-Triebwerke in vielen Industrieanwendungen mit ihrer langen Druckhaltefunktion, da die Schmierfilme auch in dieser Phase stabil gehalten werden. Mit der direkten Ansteuerung von Gleichlauf- und Differenzialzylindern arbeitet das Triebwerk beim Heben bzw. Beschleunigen als Pumpe und sorgt als Motor beim Senken bzw. Abbremsen einer Last für die gewünschte Energierückgewinnung.

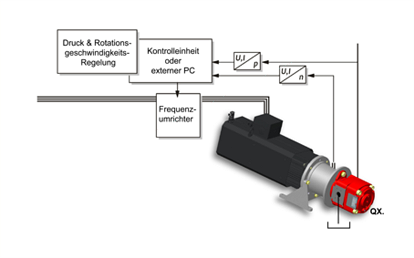

Frequenzgeregelter Antrieb mit einem QX Triebwerk Grundschema im offenen Kreislauf
