Konstanter Volumenstrom
bei Zu- oder Ablaufregelungen

Sicherer Betrieb über den gesamten Druck- und Volumenstrombereich

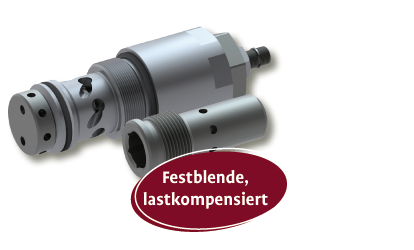

Zum bisher grossen Sortiment an Stromregelventilen erweitert Bucher Hydraulics die Produktpalette mit 2-Wege-Stromregelpatronen in zwei Baugrössen. Die leistungsfähigen, lastkompensierten Einschraubpatronen sind mit Gewinde G ¼" (NG1) und Gewinde M42x2 (NG16) verfügbar. Mittels Festblende wird der Volumenstrom über einen Verbraucher lastunabhängig konstant gehalten. Die Lastkompensation erfolgt über den Druckwaagekolben, der den Druckabfall über die Festblende konstant hält. Lieferbar sind die Stromregelpatronen mit unterschiedlichen Festblenden zur optimalen Systemanpassung. Zudem kann über die verstellbare Druckwaagefeder bei der Nenngrösse 16, der gewünschte Volumenstrom (Regelbereich je nach Festblende) direkt am System justiert werden.

Symbole

Mit Festblende, Druckwaagefeder fix

Mit Festblende, verstellbare Druckwaagefeder

Technische Daten

Typenreihe

Max. Betriebsdruck pmax

Max. Volumenstrom Qmax

Nennvolumenstrom QN

Volumenstromrichtung

Bohrungsform

Befestigungsart

Ref. Nr. Datenblatt

250 bar

5 l/min

0,3 / 1 / 2,5 / 4 / 5 l/min
weitere auf Anfrage

Nur 2 -> 1

GB

G 1/4"

400-P-408101

Typenreihe

Max. Betriebsdruck pmax

Max. Volumenstrom Qmax

Nennvolumenstrom QN

Volumenstromrichtung

Bohrungsform

Befestigungsart

Ref. Nr. Datenblatt

350 bar

200 l/min

70 / 110 / 140 / 200 l/min
weitere auf Anfrage

Nur 1 -> 2

EF

M42 x 2

400-P-411101

Anwendungen im Blickfeld

Wichtige Merkmale

• Lastunabhängiger Volumenstrom

• Unterschiedliche Festblenden

• Sicherer Betrieb über den gesamten Druck- und Volumenstrom,
  auch bei hohen Druckdifferenzen

• Hohe Stabilität in schwingungsanfälligen Systemen

• Hervorragende Reproduzierbarkeit

• Minimaler Verschleiss und lange Lebensdauer

Ihre Vorteile

• Ausgezeichnete Kontrolle der Last
• Optimale Systemanpassung
• Feinfühlige und kontrollierte Bewegungen
• Einfache Integration in Systeme dank hoher Funktionsstabilität
• Lange Lebensdauer ohne aufwändige Wartungsarbeiten
