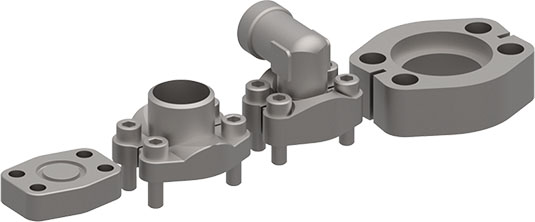

Brides de tuyaux

Symbole	Série	Taille du filetage	Perçage SAE
Version haute pression jusqu’à 420 bars selon perçage SAE PSI 3000 Les brides de tuyaux avec filetage ont un chanfrein plat pour raccords filetés selon DIN 2353. Note: RF 07-R16 only allowed up to 210 bar	RF 01-R08	G 1/2"	-
	RF 02-R10	G 3/4"	-
	RF 03-R11	G 1"	-
	RF 04-R12	G 1 1/4"	-
	RF 05-R13	G 1 1/2"	-
	RF 06-R14	G 2"	-
	RF 07-R16	G 2 1/2"	-
Exécution basse pression jusqu’à 16 bars selon perçage SAE PSI 3000 Si utilisé en tant que tuyau de raccordement, il est recommandé d’utiliser un tube d’acier de précision sans soudure selon 2391.	RN 07-S	-	2 1/2"
	RN 08-S	-	3"
	RN 09-S	-	3 1/2"
	RN 10-S	-	4"
