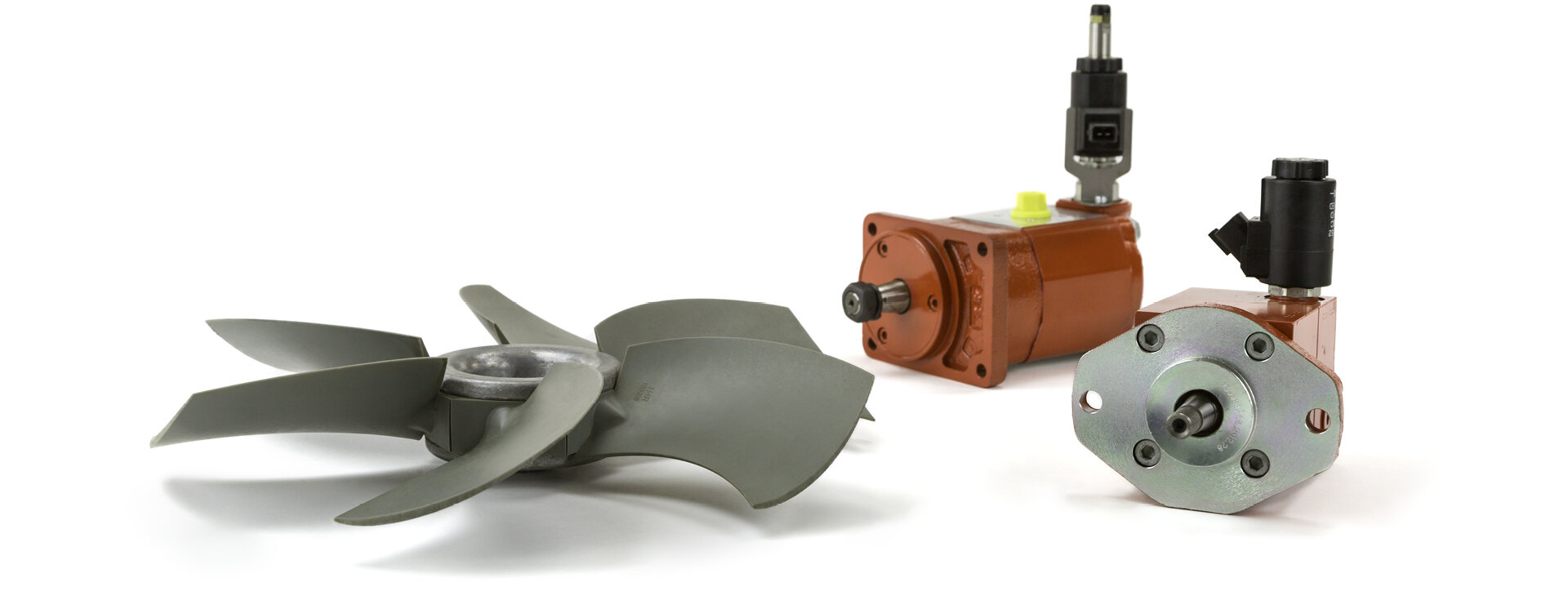

Entraînements de ventilateurs

Bucher Hydraulics a développé une solution optimale fondée sur des composants éprouvés. Ce système comprend une pompe à engrenages intérieurs AP212, un moteur de ventilateur APM212 et une unité électronique ESLF 101.

Les pompes à engrenages intérieurs existent en plusieurs exécutions et avec différentes configurations de montage, elles peuvent aussi être bridées directement sur tous les moteurs à combustions.Les moteurs de ventilateurs sont conçus selon le principe modulaire et disponibles avec les options suivantes:

Avec palier avant pour la réception de forces axiales et radiales
Avec réaspiration intégrée
Avec technique intégrée de valves à commande électroproportionelle, de commutation ou à commande thermostatique
Avec raccord de huile de fuite
Avec joint d’étanchéité de l’arbre du moteur
Sens de rotation droite / gauche ou réversible

Le circuit de refroidissement atteint rapidement la température de service optimale
Pas de dommages dus à la surchauffe, grâce à la saisie et au réglage de max. 3 valeurs réelles
Fonction « failsafe » en cas de panne du système
Réglage conformément au besoin
- consommation d’énergie réduite
- niveau acoustique réduit
réversible, par exemple pour le soufflage de poussière

	Série	Extension de fichier	Dimension
APM212_200-P-991231-en	Catalogue / Fiche technique	PDF	6.4 MB

Caractéristiques techniques

Pompe à engrenages extérieurs AP212

	unité	valeur
Chute de pression const.	bar	250
Cylindrée géom.	cm³/tr	4,4 - 26,2
Température du fluide hydraulique	°C	de -20 à +80
Plage des viscosités (recommandé)	mm²/s	20 - 120

Moteurs de ventilateur APM212

	unité	valeur
Vitesse de rotation max.	tr/mn	4000
Chute de pression const.	bar	250
Cylindrée géom.	cm³/rev	8,4 - 26,2
Temp. du fluide hydraulique	°C	de -20 à +80
Plage des viscosités (recommendé)	cm²/s	20 - 120
Pression réservoir max. sansconduite d’huile de fuite	bar	20

Réglage des ventilateurs

	unité	valeur
Tension d’alimentation	V DC	12 - 28
Entrées température		3 (T1/T2/T3)
Plage de réglage des températures	PTC / NTC selon méthode 2 conducteurs	par platine
Temperature control range	°C	0 - 100
Diagnostic		LED par électro-aimant LED par module de réglage
Plage des températures	°C	de -20 à +50
