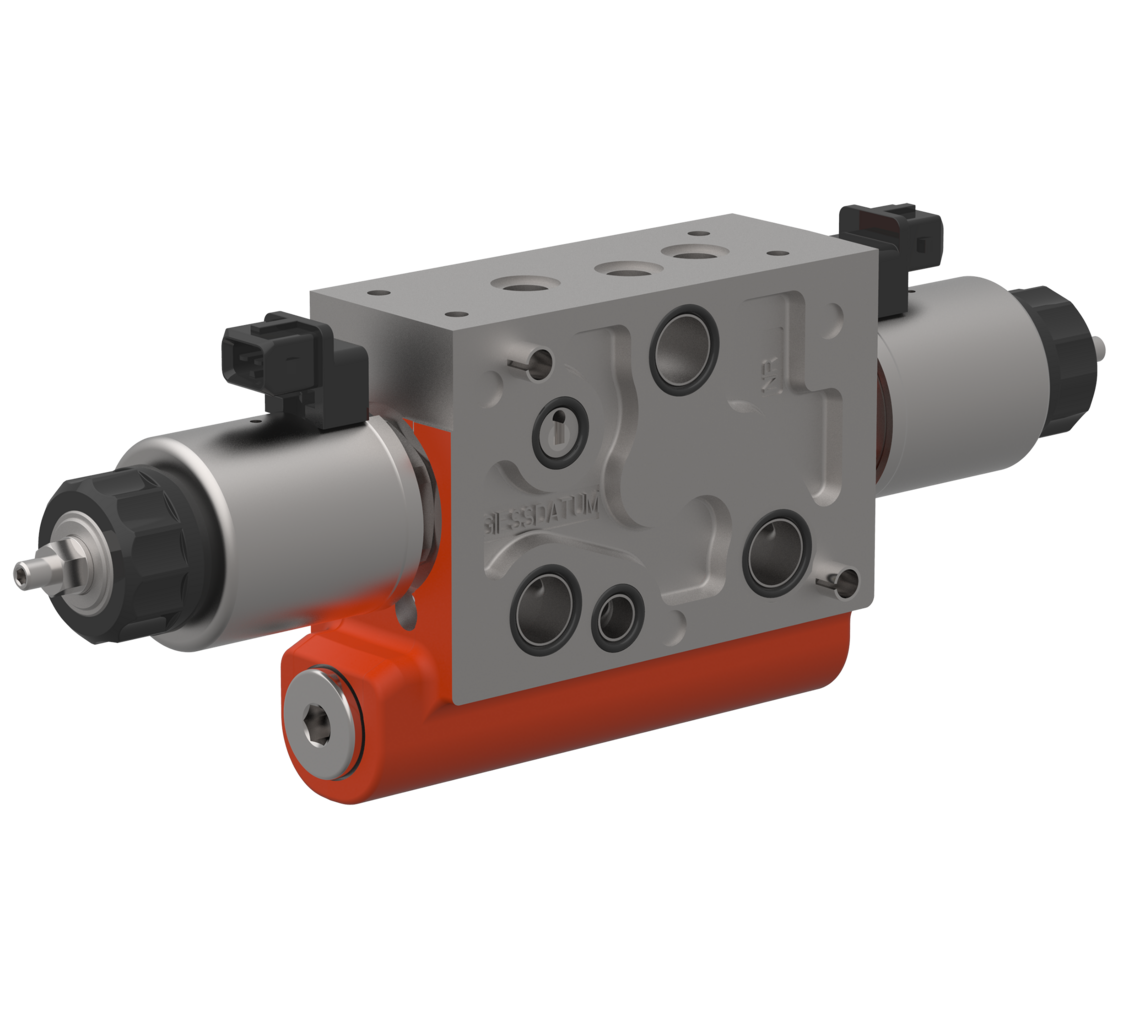

Wegeventilsektionen

Die Wegeventilsektionen mit Betätigung über direktbetätigte Schalt- oder Proportionalmagnete zeichnen sich durch ihre Flexibilität aus. Zusatzfunktionen können auf die Ventile geschraubt werden, wofür ein entsprechendes Anbaubild vorgesehen werden muss. Der Öffnungspunkt des Steuerschiebers oder ein vorgegebener Punkt auf der Kennlinie ist einstellbar. Bei der Ausführung mit Handzusatzbetätigung kann ein höherer Volumenstrom erreicht werden. Die Einstellung der Handzusatzbetätigung hat keinen Einfluss auf die elektrische Betätigung. Die Handzusatzbetätigung wird bei der elektrischen Betätigung nicht bewegt, der Hebel bleibt in seiner Mittelstellung stehen und hat somit keinen Einfluss auf die Kennlinie.
Übersicht Wegeventilsektionen

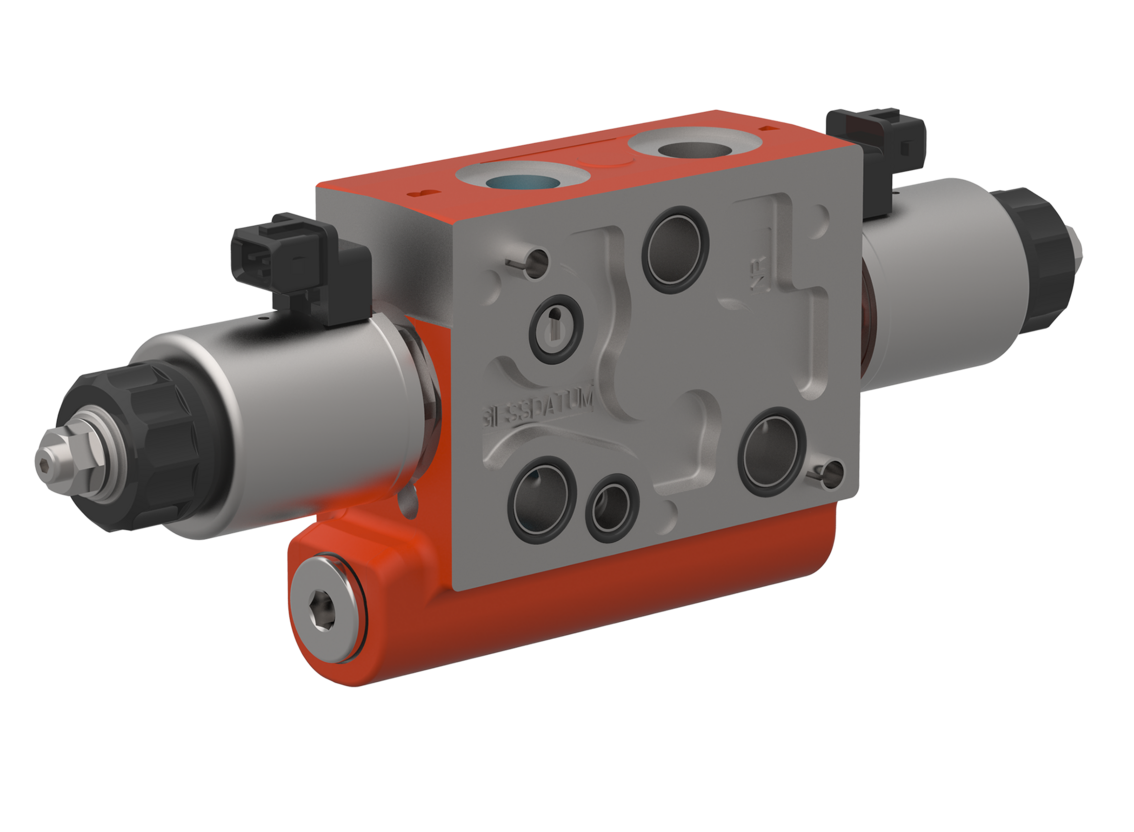

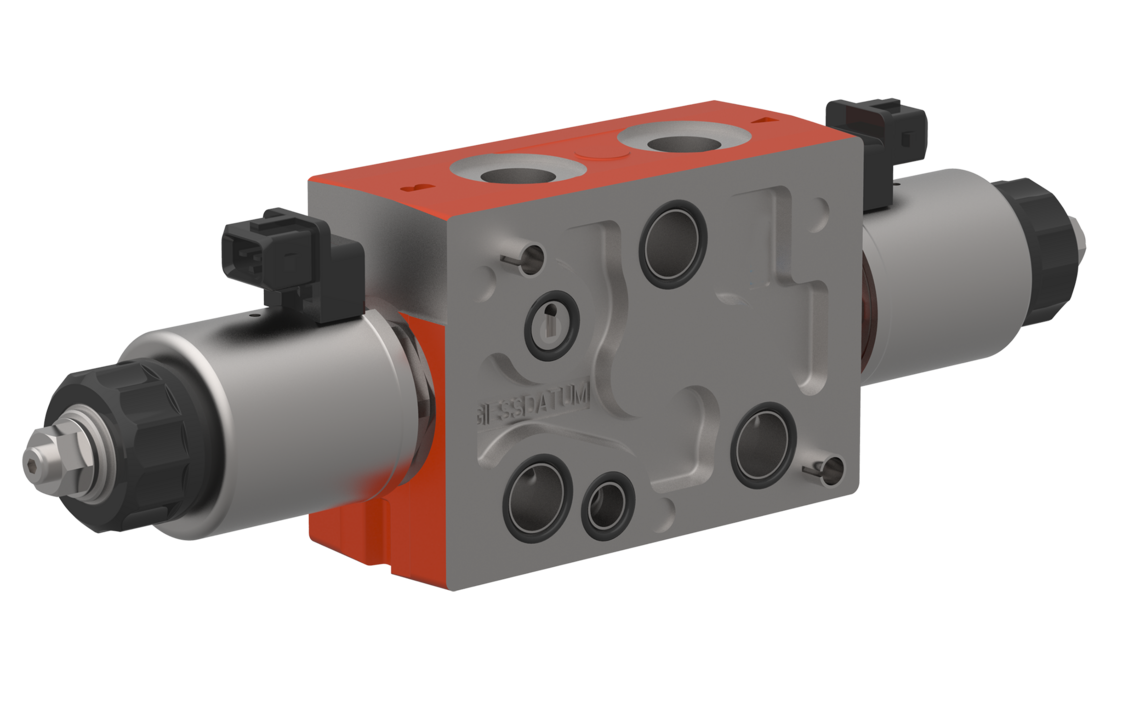

Mit Anschlussgewinde
  • Anschlussgewinde für Verbraucher A und B
  • Für einzelbetätigte Funktionen, bei Parallelbetätigung lastabhängig

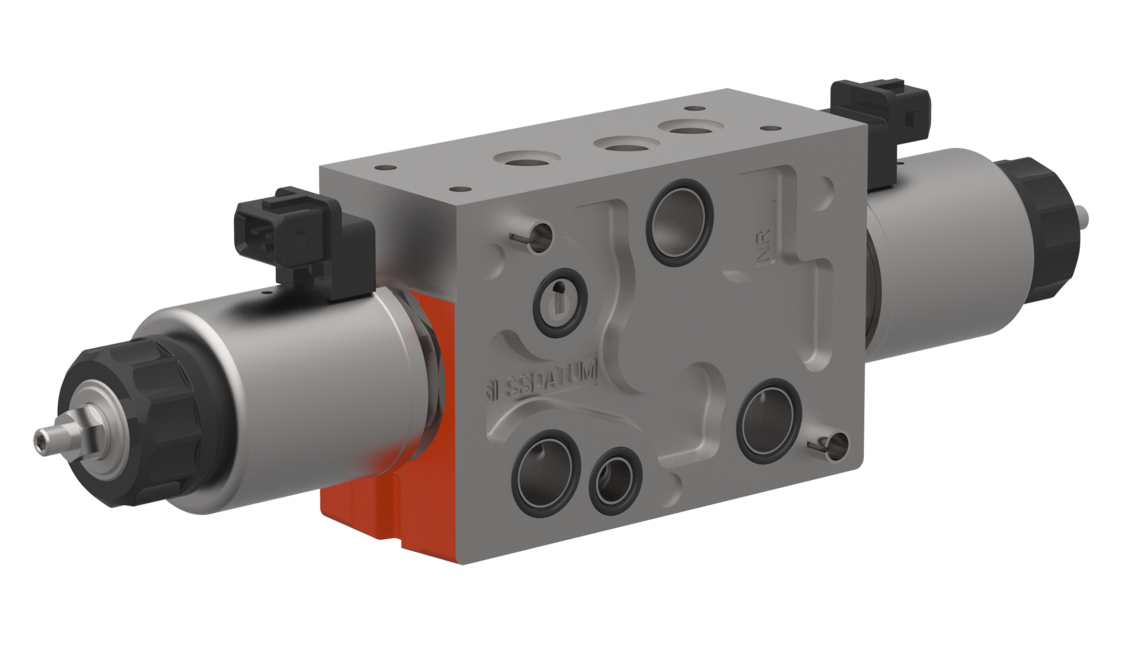

Mit Flanschfläche
  • Für anflanschbares Zusatzventil an Flanschfläche O
Magnetfunktionen
Mit Schaltmagnet, direktbetätigt Mit Proportionalmagnet, direktbetätigt
Mit Schaltmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option Mit Proportionalmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option
Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien (siehe Kennlinien bei Sektionsbeschreibungen) in den jeweiligen Schiebergrössen abgestuft. Sie können jeweils um max. 50% vom Maximalvolumenstrom über die Anschlagschraube am nicht aktiven Magneten reduziert werden. Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien in den jeweiligen Schiebergrössen abgestuft (siehe Kennlinien bei Sektionsbeschreibungen).
Typische Volumenstromkennlinie ohne Druckwaage (Steuerschieber 4D/4A in Ringleitung A zu B / B zu A)
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Max. Volumenstrom am Wegeventil ohne Druckwaage, LS Funktion
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Druckverluste der Wegestufe LC8S.4A (mit Proportionalmagnet, 4-Wegefunktion, Steuerschieber A) A/B zu T
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Siehe Kapitel Bestellangaben.
Mit Schaltmagnet
Mit Proportionalmagnet
Polrohr
Ohne Handzusatzbetätigung
LD8S / LC8S mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
Mit Handzusatzbetätigung
LD8S / LC8S Wegeventil mit Handzusatzbetätigung, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
  2. Schalterstellung
    Beispiel für die Masseinheit:
  • 75 = 75 mm (millimeter)
  • (29.52) = 29.52" (inch)

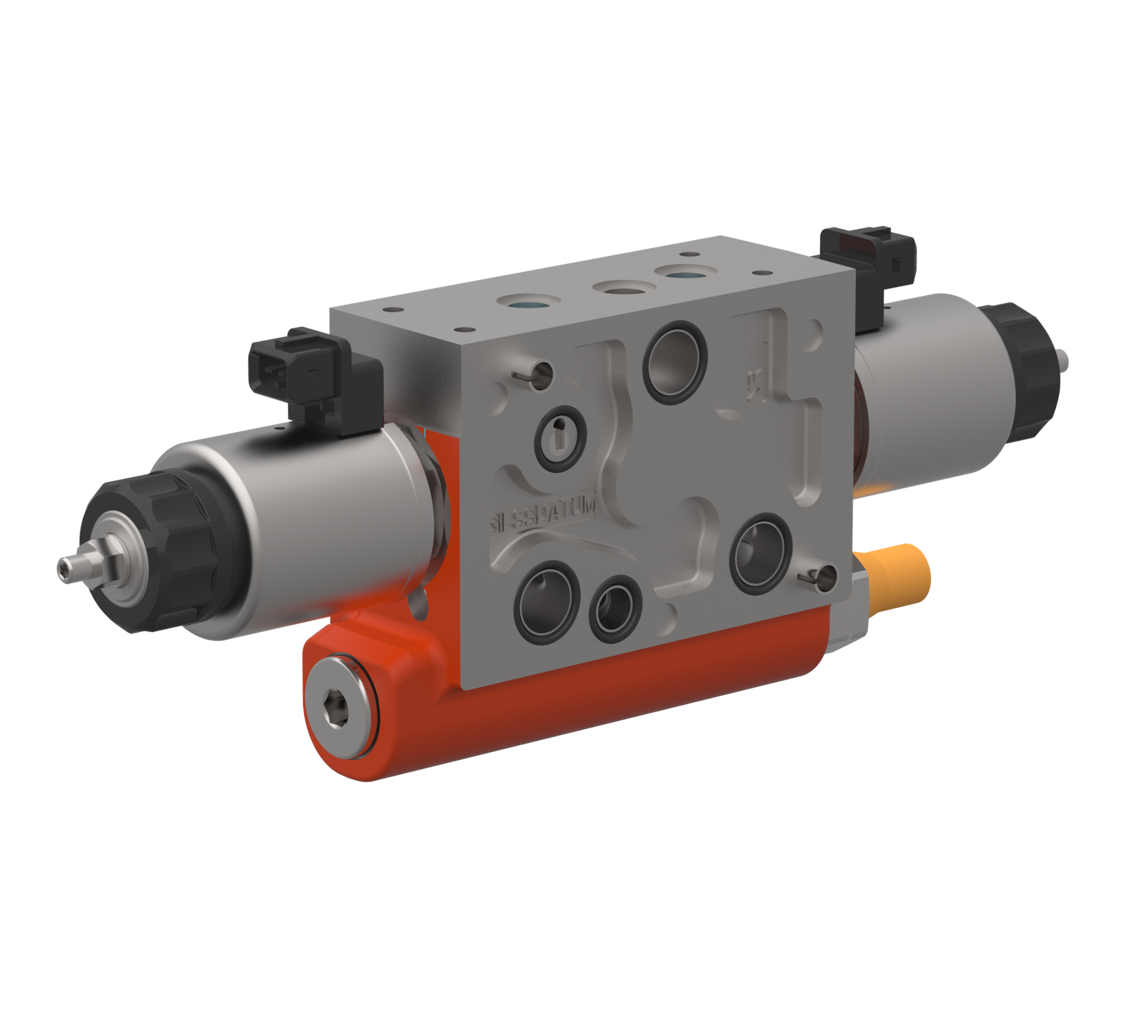

Mit Anschlussgewinde
  • Anschlussgewinde für Verbraucher A und B
  • Integrierte Individualdruckwaage
  • Für parallel betätigte Funktionen, lastunabhängige Parallelbetätigung
Mit Flanschfläche
  • Für anflanschbares Zusatzventil an Flanschfläche O
  • Integrierte Individualdruckwaage
  • Für parallel betätigte Funktionen, lastunabhängige Parallelbetätigung
Magnetfunktionen
Mit Schaltmagnet, direktbetätigt Mit Proportionalmagnet, direktbetätigt
Mit Schaltmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option Mit Proportionalmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option
Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien (siehe Kennlinien bei Sektionsbeschreibungen) in den jeweiligen Schiebergrössen abgestuft. Sie können jeweils um max. 50% vom Maximalvolumenstrom über die Anschlagschraube am nicht aktiven Magneten reduziert werden. Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien in den jeweiligen Schiebergrössen abgestuft (siehe Kennlinien bei Sektionsbeschreibungen).
Individualdruckwaage Die integrierte 2-Wege-Druckwaage hält die Druckdifferenz an der Steuerschiebermessblende konstant. Somit bleibt die entsprechende Verbrauchermenge auch beigleichzeitiger Betätigung eines Verbrauchers mit höherem Druckbedarf lastunabhängig konstant.
Typische Volumenstromkennlinie mit Druckwaage (Steuerschieber 4D/4A in Ringleitung A->B / B->A)
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Siehe Kapitel Bestellangaben.
Mit Schaltmagnet
Mit Proportionalmagnet
Polrohr
Ohne Handzusatzbetätigung
LD8SM / LC8SM mit integrierter Druckwaage, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
Mit Handzusatzbetätigung
LD8S / LC8S Wegeventil mit Handzusatzbetätigung, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
    Beispiel für die Masseinheit:
  • 75 = 75 mm (millimeter)
  • (29.52) = 29.52" (inch)

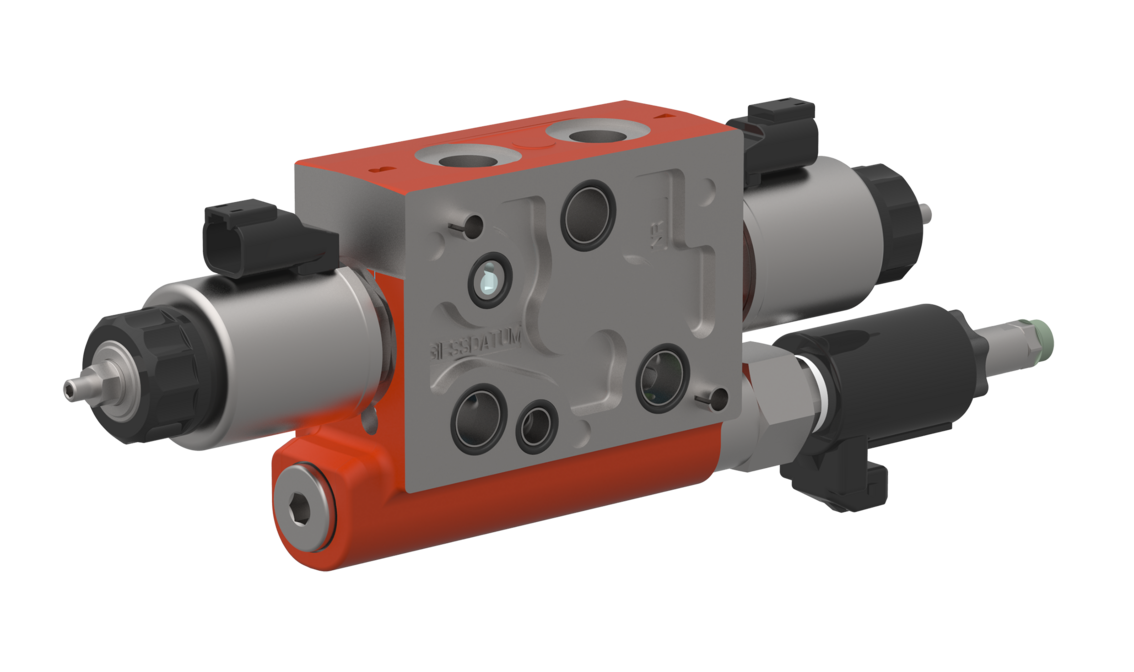

Mit Anschlussgewinde
  • Anschlussgewinde für Verbraucher A und B
  • Mengenabschneidung
Mit Flanschfläche
  • Für anflanschbares Zusatzventil an Flanschfläche O
  • Individualdruckwaage
  • Mengenabschneidung
Magnetfunktionen
Mit Schaltmagnet, direktbetätigt Mit Proportionalmagnet, direktbetätigt
Mit Schaltmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option Mit Proportionalmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option
Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien (siehe Kennlinien bei Sektionsbeschreibungen) in den jeweiligen Schiebergrössen abgestuft. Sie können jeweils um max. 50% vom Maximalvolumenstrom über die Anschlagschraube am nicht aktiven Magneten reduziert werden. Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien in den jeweiligen Schiebergrössen abgestuft (siehe Kennlinien bei Sektionsbeschreibungen).
Individualdruckwaage Die integrierte 2-Wege-Druckwaage hält die Druckdifferenz an der Steuerschiebermessblende konstant. Somit bleibt die entsprechende Verbrauchermenge auch beigleichzeitiger Betätigung eines Verbrauchers mit höherem Druckbedarf lastunabhängig konstant.
Mengenabschneidung Über den einstellbaren maximalen Druck wird bei Überschreiten des Niveaus der Verbrauchervolumenstrom bis auf null reduziert. Somit bleibt die entsprechende Funktion stehen, bis sich der Verbraucherdruck auf den zulässigen Druckbereich reduziert hat. Die Druckeinstellung erfolgt mechanisch oder optional elektrisch proportional.
Bei Bestelloption L wirkt die Mengenabschneidung im eingestellten Druck auf beide Anschlüsse, bei Bestelloption P lassen sich Anschluss A und B unterschiedich absichern.
Typische Volumenstromkennlinie mit Druckwaage (Steuerschieber 4D/4A in Ringleitung A->B / B->A)
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Typische Volumenstromkennlinie mit Mengenabschneidungsfunktion, Druckbegrenzung mechanisch einstellbar
Siehe Kapitel Bestellangaben.
Mit Schaltmagnet
Mit Proportionalmagnet
Polrohr
Ohne Handzusatzbetätigung

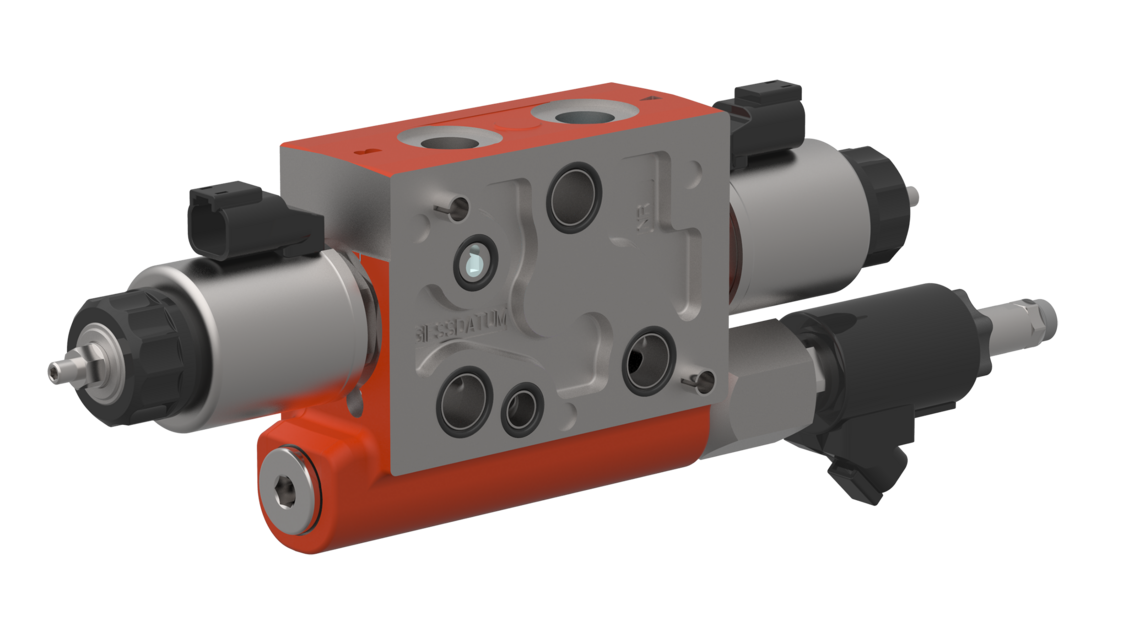

LD8S / LC8S-Wegeventil mit integrierter Druckwaage und Mengenabschneidung, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
Mit Handzusatzbetätigung
    Beispiel für die Masseinheit:
  • 75 = 75 mm (millimeter)
  • (29.52) = 29.52" (inch)

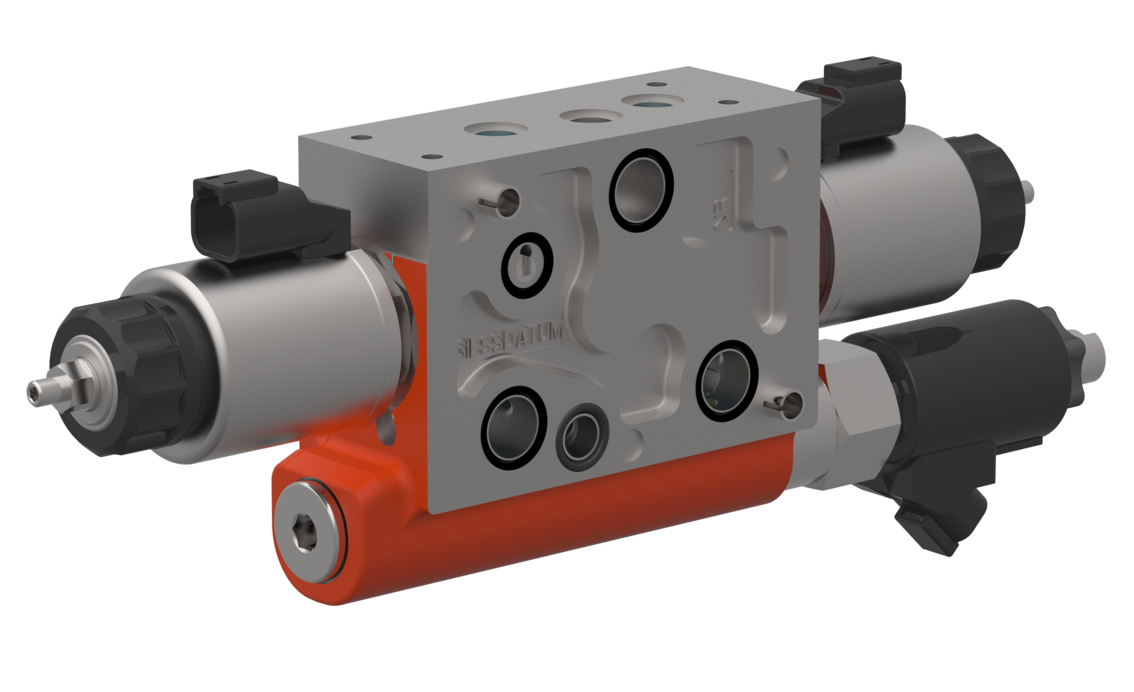

Mit Anschlussgewinde
  • Anschlussgewinde für Verbraucher A und B
  • Individualdruckwaage
  • Mengenabschneidung elektrisch-proportional
Mit Flanschfläche
  • Für anflanschbares Zusatzventil an Flanschfläche O
  • Individualdruckwaage
  • Mengenabschneidung elektrisch-proportional
Individualdruckwaage Die integrierte 2-Wege-Druckwaage hält die Druckdifferenz an der Steuerschiebermessblende konstant. Somit bleibt die entsprechende Verbrauchermenge auch beigleichzeitiger Betätigung eines Verbrauchers mit höherem Druckbedarf lastunabhängig konstant.
Mengenabschneidung Über den einstellbaren maximalen Druck wird bei Überschreiten des Niveaus der Verbrauchervolumenstrom bis auf null reduziert. Somit bleibt die entsprechende Funktion stehen, bis sich der Verbraucherdruck auf den zulässigen Druckbereich reduziert hat. Die Druckeinstellung erfolgt mechanisch oder optional elektrisch proportional.
Bei Bestelloption L wirkt die Mengenabschneidung im eingestellten Druck auf beide Anschlüsse, bei Bestelloption P lassen sich Anschluss A und B unterschiedich absichern.
Magnetfunktionen
Mit Schaltmagnet, direktbetätigt Mit Proportionalmagnet, direktbetätigt
Mit Schaltmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option Mit Proportionalmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option
Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien (siehe Kennlinien bei Sektionsbeschreibungen) in den jeweiligen Schiebergrössen abgestuft. Sie können jeweils um max. 50% vom Maximalvolumenstrom über die Anschlagschraube am nicht aktiven Magneten reduziert werden. Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien in den jeweiligen Schiebergrössen abgestuft (siehe Kennlinien bei Sektionsbeschreibungen).
Typische Volumenstromkennlinie mit Druckwaage (Steuerschieber 4D/4A in Ringleitung A->B / B->A)
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Typische Volumenstromkennlinie mit Mengenabschneidungsfunktion, Druckbegrenzung elektrisch-proportional
Mengenabschneidungsfunktion Druckbegrenzung elektrisch-proportional, Druckeinstellung p - I
Siehe Kapitel Bestellangaben.
Mit Schaltmagnet
Mit Proportionalmagnet
Polrohr
Ohne Handzusatzbetätigung
LD8S / LC8S Wegeventil mit Druckwaage, elektr. prop. Mengenabschneidung, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
Mit Handzusatzbetätigung
    Beispiel für die Masseinheit:
  • 75 = 75 mm (millimeter)
  • (29.52) = 29.52" (inch)

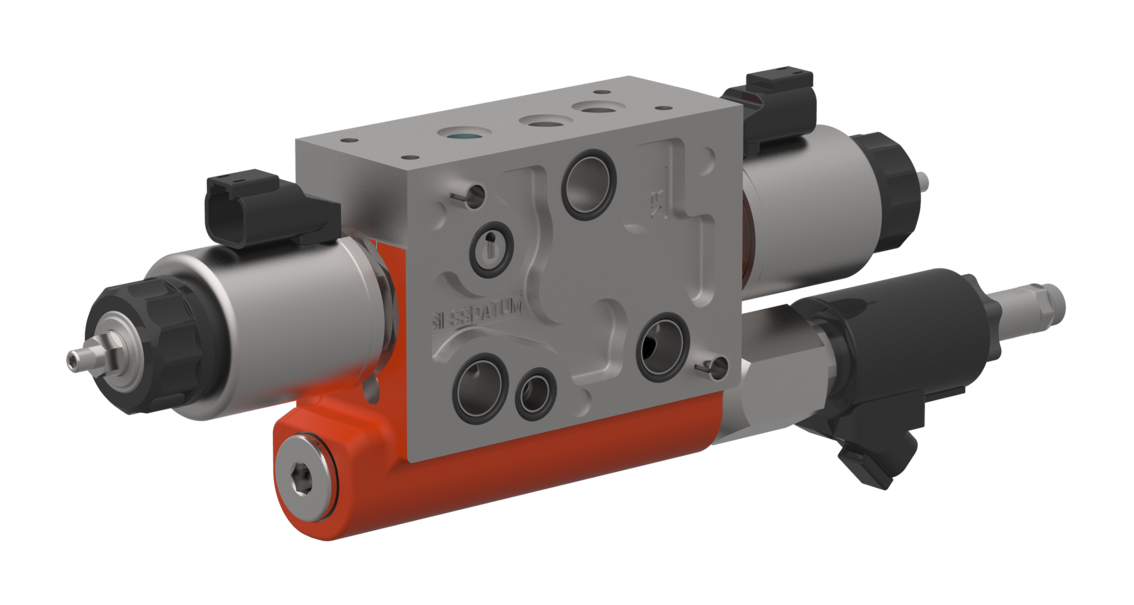

Mit Anschlussgewinde
  • Anschlussgewinde für Verbraucher A und B
  • Druckwaage
  • 3-Wege-Druckregelung
Mit Flanschfläche
  • Für anflanschbares Zusatzventil an Flanschfläche O
  • Druckwaage
  • 3-Wege-Druckregelung
3-Wege-Druckregelung In dieser Wegeventilsektion ist sowohl eine 3-Wege-Druckregelung (P konstant) als auch eine Volumenstromregelung (Q konstant) integriert. Die integrierte Druckregelfunktion lässt sich beliebig, entsprechend der Schaltstellung der Ventilsektion, auf Verbraucher A oder B schalten. Unterhalb des Einstelldruckes arbeitet die Druckregelachse als Individualdruckwaage und hält die Druckdifferenz an der Steuerschiebermessblende konstant. Somit entsteht ein lastunabhängiger Verbrauchervolumenstrom. Für die optimale 3-Wege-Druckregelung ist die entsprechende Wegefunktion maximal anzusteuern. Typische Anwendungen sind Stellfunktionen, die gezielt über die Geschwindigkeit gefahren werden, mit der Möglichkeit, eine Halte- oder Pressfunktion zu realisieren. Diese Funktion ist auf einen beliebigen Druck einregelbar und kann wahlweise auf Verbraucher A oder B wirken.
Magnetfunktionen
Mit Schaltmagnet, direktbetätigt Mit Proportionalmagnet, direktbetätigt
Mit Schaltmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option Mit Proportionalmagnet, direktbetätigt, Handzusatzbetätigung des Ventilschiebers als Option
Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien (siehe Kennlinien bei Sektionsbeschreibungen) in den jeweiligen Schiebergrössen abgestuft. Sie können jeweils um max. 50% vom Maximalvolumenstrom über die Anschlagschraube am nicht aktiven Magneten reduziert werden. Die Volumenströme an den Verbrauchern A und B sind gemäß der Kennlinien in den jeweiligen Schiebergrössen abgestuft (siehe Kennlinien bei Sektionsbeschreibungen).
Typische Volumenstromkennlinie mit Druckwaage (Steuerschieber 4D/4A in Ringleitung A->B / B->A)
  1. Schiebergröße 2 (2 l/min)
  2. Schiebergröße 5 (5 l/min)
  3. Schiebergröße 10 (10 l/min)
  4. Schiebergröße 16 (16 l/min)
  5. Schiebergröße 25 (25 l/min)
  6. Schiebergröße 40 (40 l/min)
  7. Schiebergröße 60 (60 l/min)
Typischer Druckverlauf 3-Wege-Druckregelung elektrisch-proportional
Inversfunktion nach Rücksprache möglich.
  1. Druckbereich 100 bar
  2. Druckbereich 160 bar
  3. Druckbereich 250 bar
Typischer Druckverlauf 3-Wege-Druckregelung, Gesamtfunktion
Siehe Kapitel Bestellangaben.
Mit Schaltmagnet
Mit Proportionalmagnet
Polrohr
Ohne Handzusatzbetätigung
LD8S / LC8S Wegeventil mit Druckwaage und Druckregelung, mit Anschlussgewinde
  1. Mit Flanschfläche für Zusatzventil
    Beispiel für die Masseinheit:
  • 75 = 75 mm (millimeter)
  • (29.52) = 29.52" (inch)
Bestellangaben
Verfügbare Schieberausführungen
Art des Verbrauchers Mittelstellung: Verbraucher zum Tank gesperrt Mittelstellung: Verbraucher zum Tank verbunden
Für einfach wirkende Verbraucher 3A 3J
3I
Für doppelt wirkende Verbraucher 4A 4D
Für weitere Informationen zu den Bestellangaben, siehe Kapitel Bestellangaben.
