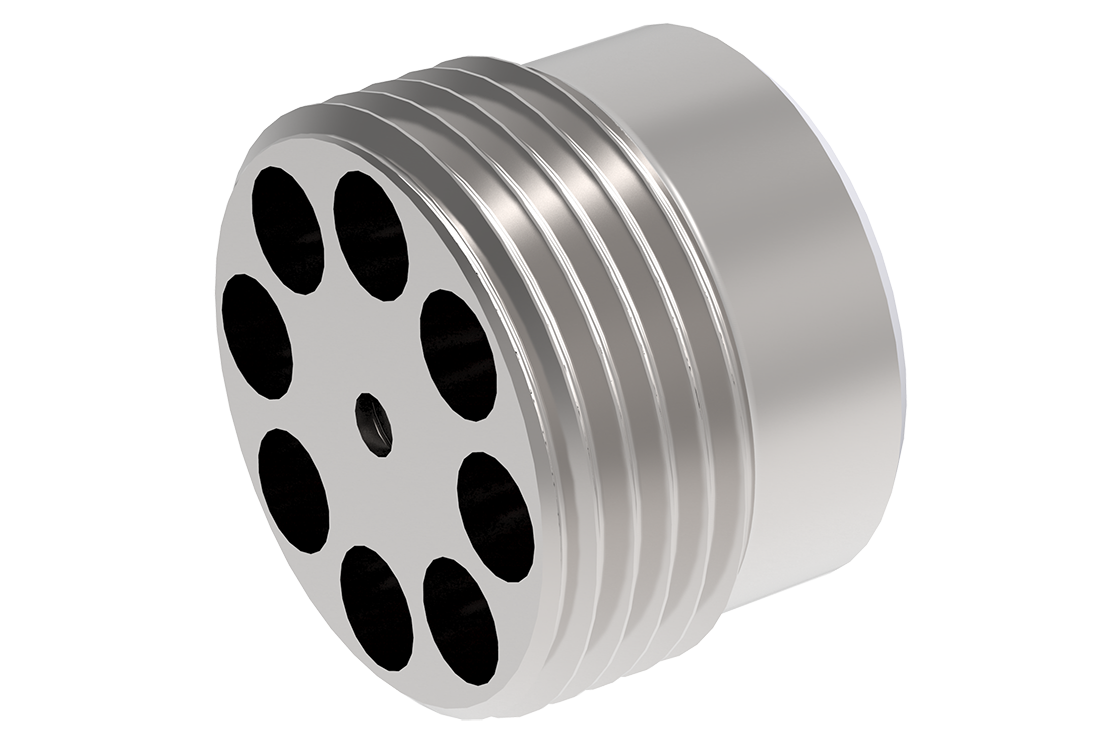

Rückschlagventile RKVE...

Die neue Generation hydraulischer Rückschlagventile ermöglicht bei gleicher Druckdifferenz einen bis zu 50 Prozent höheren Durchfluss verglichen mit der bisherigen Baureihe. Die größere Durchflussmenge spart Energie und lässt in vielen Fällen den Einsatz kleinerer Ventil-Nenngrößen zu, was sich positiv auf Kosten und Einbauraum auswirkt. Die Verwendung von hochwertigen Materialien, eine hochpräzise Fertigung und 100 % Qualitätsprüfung sorgen für bessere Nutzen, mehr Leistung und höherer Verfügbarkeit der Gesamtmaschine.

Bei den NG 03 bis NG 16 erfolgt die Abdichtung der Ventile in der Aufnahmebohrung über eine metallische Dichtkante. Bei diesen Ventilen kommen keine Weichdichtungen zum Einsatz.

Bei den NG 25 bis NG 40 erfolgt die Abdichtung der Ventile in der Aufnahmebohrung über einen O-Ring.

Die Varianten unterscheiden sich nach:
VD = Standard strömungsoptimierte Variante
VD22 = optimiert für reduzierte Drücke bis p= 220 bar
KB = kompakte Bauform

Rückschlagventile RKVE...
  • Deutliche Energieeinsparung
  • Betriebssicher durch gekammerte Feder
  • Sehr hohe Dichtheit
  • Höherer Verfügbarkeit der Gesamtmaschine
Typ Nenngrößen
Öffnungsdrücke
bar
Durchfluss max.
l/min
Betriebsdruck max.
bar
RKVE-M-03-… 03 0.2 / 0.5 8 350
RKVE-G-04-02-KB 04 0.2 15 350
RKVE-G-06-02-KB 06 0.2 30 350
RKVE-G-08-02-KB 08 0.2 50 350
RKVE-G-10-02-KB 10 0.2 100 350
RKVE-G-16-02-KB 16 0.2 200 350
RKVE-G-04-__-VD 04 0.2 / 0.5 / 1.0 25 350
RKVE-G-06-__-VD 06 0.2 / 0.5 / 1.0 50 350
RKVE-G-08-__-VD 08 0.2 / 0.5 / 1.0 80 350
RKVE-G-10-__-VD 10 0.2 / 0.5 / 1.0 120 350
RKVE-G-16-__-VD 16 0.2 / 0.5 / 1.0 300 350
RKVE-G-25-__-VD 25 0.2 / 0.5 / 1.0 400 350
RKVE-G-32-__-VD 32 0.2 / 0.5 / 1.0 400 350
RKVE-G-40-__-VD 40 0.2 / 0.5 / 1.0 540 350
RKVE-G-04-__-VD22 04 0.2 / 0.5 / 1.0 25 220
RKVE-G-06-__-VD22 06 0.2 / 0.5 / 1.0 50 220
RKVE-G-08-__-VD22 08 0.2 / 0.5 / 1.0 80 220
RKVE-G-10-__-VD22 10 0.2 / 0.5 / 1.0 140 220
  Typ Dateiendung Grösse
RKVE-M-03_170-P-060109-de Prospekt / Datenblatt PDF 551.2 KB
RKVE-KB-04_170-P-051601-de Prospekt / Datenblatt PDF 628.7 KB
RKVE-KB-06_170-P-051602-de Prospekt / Datenblatt PDF 629.7 KB
RKVE-KB-08_170-P-051603-de Prospekt / Datenblatt PDF 629.8 KB
RKVE-KB-10_170-P-051604-de Prospekt / Datenblatt PDF 628.9 KB
RKVE-KB-16_170-P-051605-de Prospekt / Datenblatt PDF 634.6 KB
RKVE-VD-04_170-P-051301-de Prospekt / Datenblatt PDF 611.6 KB
RKVE-VD-06_170-P-051302-de Prospekt / Datenblatt PDF 547.3 KB
RKVE-VD-08_170-P-051303-de Prospekt / Datenblatt PDF 548.4 KB
RKVE-VD-10_170-P-051304-de Prospekt / Datenblatt PDF 548.2 KB
RKVE-VD-16_170-P-051305-de Prospekt / Datenblatt PDF 549.5 KB
RKVE-VD-25_170-P-051306-de Prospekt / Datenblatt PDF 528.3 KB
RKVE-VD-32_170-P-051307-de Prospekt / Datenblatt PDF 529.8 KB
RKVE-VD-40_170-P-051308-de Prospekt / Datenblatt PDF 529.9 KB
RKVE-VD22-04_170-P-051351-de Prospekt / Datenblatt PDF 592.1 KB
RKVE-VD22-06_170-P-051352-de Prospekt / Datenblatt PDF 592.5 KB
RKVE-VD22-08_170-P-051353-de Prospekt / Datenblatt PDF 593.3 KB
RKVE-VD22-10_170-P-051354-de Prospekt / Datenblatt PDF 592.6 KB
Einbaurichtlinien_170-P-059000-de Prospekt / Datenblatt PDF 51.9 KB
Montageschluessel RV_170-P-051600-de Prospekt / Datenblatt PDF 183.9 KB

  • Mobilhydraulik
  • Stationärhydraulik
