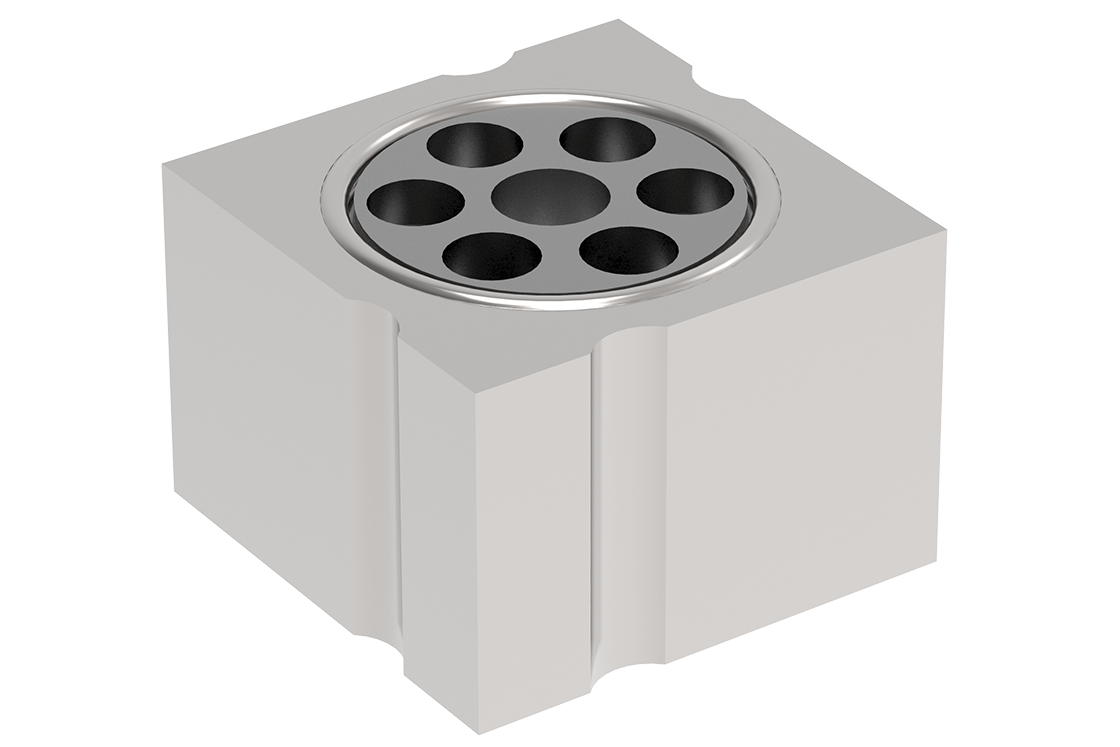

Rückschlagventile für SAE-Flanschanschlüsse zwischenflanschbar, einseitige Abdichtung RVSAE 3/6

Typenreihe RVSAE 3/6
Patent Nr. 38 34 066

Diese patentierten Kombinations-SAE-Rückschlagventile werden zwischen den Schraubenschäften der SAE-Befestigungsschrauben zentriert. Dadurch ergibt sich eine kompakte, montagefreundliche Einheit.

Rückschlagventile für SAE-Flanschanschlüsse zwischenflanschbar, einseitige Abdichtung RVSAE 3/6
  • Hohe Druckbelastbarkeit
  • Hohe Dichtheit
  • Kompakte Bauform
  • Gleicher Ventilkörper für 3000 psi und 6000 psi
  • Gleicher Ventilkörper für Sperrrichtung A nach B und B nach A
  • Option Drosselung in Sperrrichtung
Typ Nenngrößen
 Öffnungsdrücke
bar		 Durchfluss max.
l/min		 Betriebsdruck max.
bar
RVSAE3/6-34 SAE 3/4" 0.2 / 0.5 / 1.0 / 2.0 / 4.0 250 420
RVSAE3/6-1 SAE 1" 0.2 / 0.5 / 1.0 / 2.0 / 4.0 400 420
RVSAE3/6-114 SAE 1 1/4" 0.2 / 0.5 / 1.0 / 2.0 / 4.0 600 420
RVSAE3/6-112 SAE 1 1/2" 0.2 / 0.5 / 1.0 / 2.0 / 4.0 800 420
RVSAE3/6-2 SAE 2" 0.2 / 0.5 / 1.0 / 2.0 / 4.0 1000 420
  Typ Dateiendung Grösse
RVSAE36-34_170-P-060001-de Prospekt / Datenblatt PDF 513.0 KB
RVSAE36-11_170-P-060002-de Prospekt / Datenblatt PDF 743.5 KB
RVSAE36-114_170-P-060003-de Prospekt / Datenblatt PDF 520.9 KB
RVSAE36-112_170-P-060004-de Prospekt / Datenblatt PDF 516.0 KB
RVSAE36-21_170-P-060005-de Prospekt / Datenblatt PDF 697.4 KB
Einbaurichtlinien_170-P-059000-de Prospekt / Datenblatt PDF 51.9 KB

RVSAE3/6-...

um 180° gewendeter Einbau

  • Landtechnik
  • Baumaschinen
  • Allgemeiner Maschinenbau
